SZCMC密集型母線槽

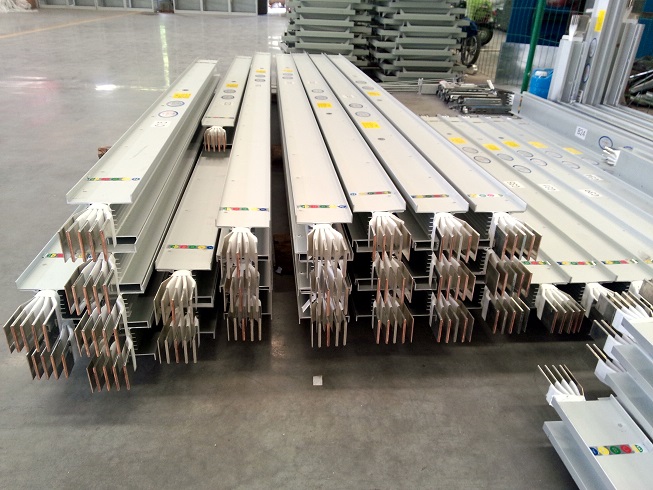

　　密集型母線槽適用于交流三相四線、三相五線制，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。

　　2 SZCMC密集型母線槽密集型母線槽結構特點:

　　1)散熱能力較強

　　密集型母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。

　　接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭接觸面積，大大降低了接頭部位溫升。

　　2)新一代環保產品

　　密集型母線槽導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發。

　　3)布線靈活

　　密集型母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

　　3SZCMC密集型母線槽封閉母線槽

　　封閉母線槽(簡稱母線槽)是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽(分帶插孔和不帶插孔兩種)、L型垂直(水平)彎通母線、Z型垂直(水平)偏置母線、T型垂直(水平)三通母線、X型垂直(水平)四通母線、變?nèi)菽妇€槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。

　　高強度封閉母線槽(CFW)

　　其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候;由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。

　　空氣式插接母線槽(BMC)

　　由于母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不佳，使觸頭容易發熱，故在南方極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。

　　密集絕緣插接母線槽(CMC)
